| 最高壓力 | 70 ~ 100 Bar ( 1,000 ~ 1,500 PSI ) |
|---|---|
| 最大流量 | 30 ~ 53 LPM ( 8 ~ 14 GPM ) |
| 適用液體 | 切削水或切削油 |
| 水箱容量 | 200 L ~ 600 L ( 55 ~ 165 G ) |
■ 標準特點 :
輸出壓力監測系統 : 輸出壓力監測系統可保護系統和機台免於壓力過載時造成毀損
自動濾袋更換偵測 : 具備自動濾袋更換偵測之大容量雙過濾系統，以減少停機時間
大容量水箱 : 200 L 大容量水箱有助於維持切削液供給量並能調節溫度
觸控式人機介面 : 操作簡便之 7 吋全彩觸控式人機介面
美國專利製造隔膜泵 : 高耐用度及高性能之美國專利製造隔膜泵
電子式液位 / 壓力開關 : 德國製非接觸式電子液位開關及隔膜式電子壓力開關，極具穩定性和耐用性
智慧變頻 ( 選配 )
■ 乙太網路( Ethernet ) 快速連接
僅需一條乙太網路線即可與博康 智慧變頻高壓切削冷卻系統連線，不需更改 CNC 機台的 PLC，隨插即用、快速方便
■ 自動調壓控制 ( AVP control )
-
控制方便 可直接以 NC 程式控制輸出壓力
自動調壓控制不需手動調壓閥，僅需於機台控制器輸入所需壓力值，輸出的切削液即會自動根據數值調整，不論刀具孔徑數量及大小，皆可讓每把刀具在系統能力範圍內輸出任意壓力 -
恆定壓力 在不同孔徑的刀具皆能保持穩定的壓力
使用變頻系統

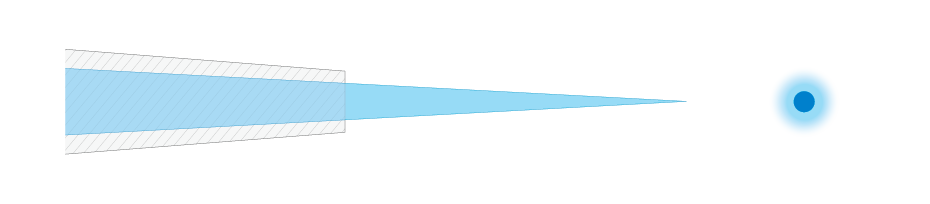

小孔徑 水壓集中且穩定
大孔徑 水壓集中且穩定
無變頻系統

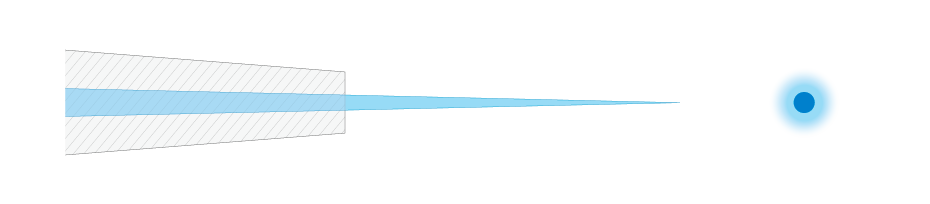

小孔徑 水壓集中且穩定

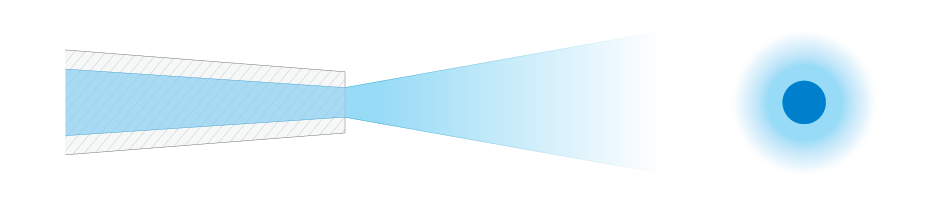

大孔徑 水壓不足且無法集中
-
節能 平均能節省 40% 的電力
自動變壓控制能依照所需之輸出壓力精確地控制馬達轉速，進而產生適當的流量，相較手動系統的全時全流量輸出，耗電量大幅減少

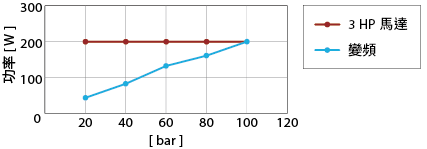

消耗功率比較
- 泵浦壽命延長 緩衝馬達轉速，保護泵浦

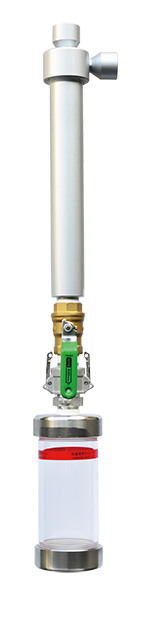

離心式過濾系統 ( 選配 )
■ 0 產業廢棄物
無因交換完成過濾器之廢棄濾心
■ 0 維修需求
無需繁雜的過濾器更換作業
■ 0 保養成本
無需購買濾心，可降低成本
- 可有效過濾比重 1.5 以上的髒屑達 10µm 98%
- 排屑罐可目視化，可於機台稼動中立即將髒屑丟棄
- 採三階段且不需動力的離心分離方式，可有效節省能源
| 材質 | SS400 |
|---|---|
| 流量 | 60 L/min |
| 液體黏度 | 2.5 cP 以下 |
■ 規格

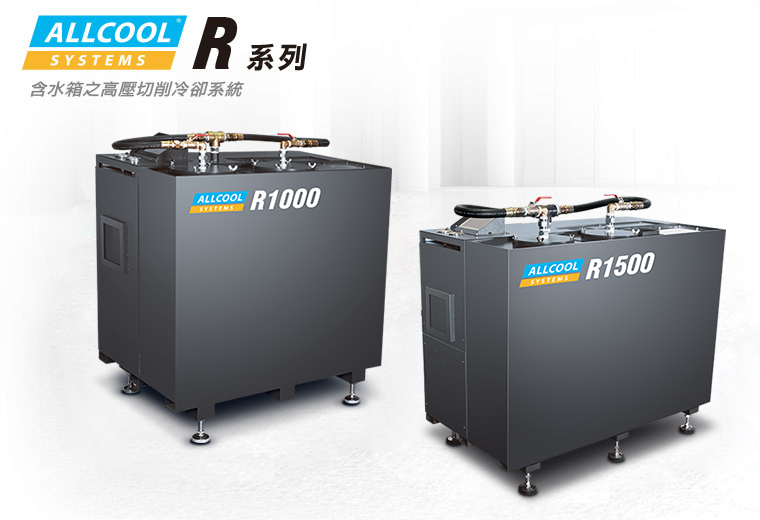

| 型號 | R 1000 | R 1500 |
|---|---|---|
| 適用切削液 | 油基切削液 / 水基切削液 | |
| 最大工作壓力 | 70 Bar ( 1,000 PSI ) | 100 Bar ( 1,500 PSI ) |
| 最大流量 | 30 LPM ( 8 GPM ) | 53 LPM ( 14 GPM ) |
| 壓力調整方式 | 手動調壓 或 AVP 自動調壓 | |
| 高壓泵浦 | 隔膜泵 | |
| 高壓馬達 | 5.5 kW ( 7.5 HP ) | 15 kW ( 20 HP ) |
| 進水馬達 | 持續運轉狀態 0.75 Kw ( 1 HP ) | |
| 水箱容量 | 200 L ( 55 G )*1 | |
| 過濾精度 | 5µ 拋棄式濾袋之雙過濾系統 ( 選配離心式過濾 ) | |
| 濾袋阻塞 / 更換警報 | 有 | |
| 出水口數 | 標配 1 個 ( 選配 2,4,8 個 ) | |
| 控制 | PLC 控制及 7" 彩色人機 ( 選配由 NC 控制或乾接點 IO 控制 ) | |
| 電壓及頻率 | 3 相 220 V ( ±10 % ), 60 Hz | |
| 額定電流 | 30 A | 75 A |
| 外觀尺寸 ( 長 x 寬 x 高 ) | 120 x 90 x 130 cm | 170 x 100 x 135 cm |
*1 可選配 400 L、600 L 水箱
產品規格和內容如有修改，恕不另行通知
智慧變頻 ( 乙太網路連線 + 自動調壓控制 )
